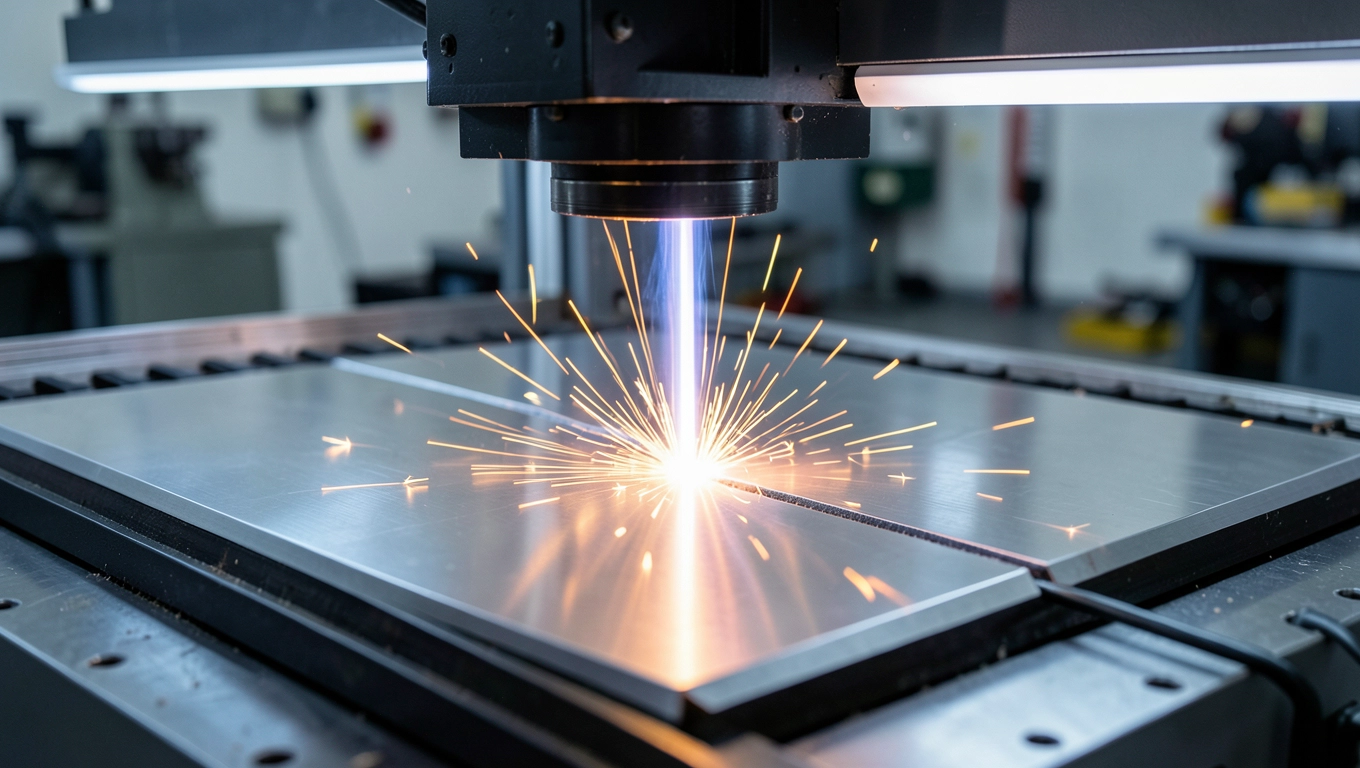

Wycinanie laserowe blachy – precyzja, która zmienia produkcję

Pięćset detali w siedem dni, tolerancja ±0,1 mm, a na stole leży arkusz stali nierdzewnej, którego nie wolno przegrzać. Brzmi jak zlecenie, które potrafi zrealizować tylko specjalista z odpowiednim sprzętem. Wycinanie laserowe blachy właśnie takie zlecenia obsługuje na co dzień, łącząc precyzję rzędu mikrometrów z bezstykową obróbką i powtarzalnością, której nie daje żadna tradycyjna metoda. Nowoczesne lasery fiber o mocy 4,5 kW tną arkusze od 0,5 mm do 25 mm grubości, a przy tym nie naruszają struktury materiału poza wąską strefą wpływu ciepnego. Efekt? Czyste krawędzie, minimalne odkształcenia i gotowe elementy, które często wymagają jedynie lekkiego gratowania przed montażem.

• Laser fiber vs CO2 technologia cięcia blachy w praktyce
• Materiały i grubości blachy do wycinania laserowego
• Wycinanie laserowe blachy w branżach automotive, architektura, prototypy
• Cennik i wycena wycinania laserowego blachy
• Eksperci o wycinaniu laserowym blachy doświadczenie i realizacje

Laser fiber vs CO2 technologia cięcia blachy w praktyce

Na rynku królują dwa typy źródeł promieniowania i różnica między nimi nie sprowadza się do ceny urządzenia, lecz do fizyki emisji wiązki. Laser fiber wytwarza wiązkę o długości fali około 1,07 μm w rdzeniu światłowodowym domieszkowanym iterbem, dzięki czemu jest świetnie absorbowany przez metale. Skutkuje to wyższą sprawnością energetyczną, sięgającą 35-40%, i szybszym cięciem blach cienkich oraz średnich. Z kolei laser CO2 emituje promieniowanie 10,6 μm, które świetnie radzi sobie z tworzywami sztucznymi i drewnem, ale w przypadku stali wymaga większej mocy i daje nieco szerszą szczelinę.

Gaz techniczny wpuszczany w strefę cięcia pełni podwójną rolę: wydmuchuje stopiony materiał z rowka i wchodzi w reakcję chemiczną z powierzchnią. Azot chroni krawędź przed utlenianiem, dlatego przy stali nierdzewnej i aluminium daje efekt czystego, srebrzystego cięcia bez warstwy tlenku. Tlen natomiast intensyfikuje spalanie stali węglowej, zwiększając prędkość nawet o 20%, ale zostawia ciemny nalot. Wybór gazu zmienia więc nie tylko tempo pracy, lecz także kolor i czystość gotowej krawędzi.

Strefa wpływu ciepnego, fachowo nazywana HAZ, to obszar metalu, w którym temperatura podniosła się powyżej progu przemian fazowych, choć nie doszło do stopienia. W stali nierdzewnej 1.4301 HAZ sięga zaledwie 0,05-0,1 mm przy cięciu laserem fiber, podczas gdy plazma potrafi go poszerzyć do 0,5 mm. Dlaczego to takie ważne? Wąska HAZ oznacza mniejsze ryzyko korozji naprężeniowej, mniejsze odkształcenia i brak konieczności wyżarzania po cięciu. Przy elementach pracujących w agresywnym środowisku ta różnica decyduje o żywotności całej konstrukcji.

Praktycy sięgają po laser fiber, gdy zależy im na powtarzalności serii od kilkudziesięciu do kilku tysięcy detali. Laser CO2 pozostaje sensownym wyborem przy pojedynczych grubych arkuszach stali węglowej powyżej 15 mm oraz przy materiałach niemetalowych. Poniższa tabela pokazuje orientacyjne różnice w przepustowości dla stali S235JR:

Materiały i grubości blachy do wycinania laserowego

Wycinanie laserowe blachy obejmuje szerokie spektrum gatunków, lecz każdy z nich wymaga indywidualnego podejścia do parametrów. Stal węglowa S235JR to klasyk cięty tlenem z prędkością nawet 8 m/min przy grubości 3 mm. Stal nierdzewna 1.4301 wymaga azotu i niższej mocy, by uniknąć przebarwień termicznych. Aluminium PA11 (odpowiednik AlMg3) tnie się najczęściej w arkuszach do 10 mm, przy czym kluczowe jest czyste odbicie powierzchni, gdyż silnie refleksyjne stopy potrafią odbijać wiązkę i destabilizować proces.

Istnieją sytuacje, w których laser nie jest właściwym narzędziem. Twardość powyżej 45 HRC utrudnia inicjację cięcia i przyspiesza zużycie dyszy. Arkusze lustrzane odbijają wiązkę, zanim zdąży ona wniknąć w materiał, co kończy się niekompletnymi cięciami lub uszkodzeniem optyki. Folie poniżej 0,3 mm lepiej wycinać nożem oscylacyjnym albo waterjetem, bo laser w cienkim materiale tworzy zbyt duży stożek termiczny względem grubości arkusza.

Parametry techniczne, które decydują o jakości

Trzy zmienne rządzą jakością krawędzi: moc wiązki, prędkość posuwu i odległość dyszy od materiału. Zbyt wysoka moc przy niskim posuwie topi zbyt szeroki rowek i zostawia duży żużel. Zbyt niska moc przy wysokim posuwie prowadzi do nieciągłego cięcia i „przyklejania" się krawędzi. Standardowo operator zaczyna od 90% mocy maksymalnej i koryguje parametry na podstawie próbnych przebiegów, sprawdzając czy krawędź jest gładka wizualnie i wolna od zadarć.

Tolerancja wymiarowa w laserze fiber wynosi typowo ±0,1 mm dla blach do 6 mm grubości i ±0,2 mm powyżej tego progu, co spełnia wymagania większości norm PN-EN 1090 dla konstrukcji stalowych. Przy cięciu elementów precyzyjnych, na przykład prowadnic maszyn, stosuje się klasę tolerancji IT8 wg ISO 2768, co przekłada się na odchyłkę ±0,05 mm na wymiarach poniżej 30 mm.

Wycinanie laserowe blachy w branżach automotive, architektura, prototypy

Motoryzacja chłonie ogromne wolumeny wyciętych detali: wsporniki podwozia, płyty wzmacniające słupków A i B, obejmy układu wydechowego. Jeden producent nadwozi może zamawiać 50 000 sztuk miesięcznie tego samego komponentu, dlatego powtarzalność lasera bywa ważniejsza niż sama prędkość. Cięcie laserowe blachy stalowej o grubości 1,5 mm z tolerancją ±0,1 mm zapewnia identyczność każdego egzemplarza, bez konieczności kalibracji pomiędzy sztukami.

Architektura korzysta z laserów przy realizacjach fasad wentylowanych i dekoracyjnych paneli ażurowych. Stal nierdzewna 1.4301 cięta azotem zachowuje połysk i nie wymaga dodatkowej obróbki powierzchniowej, co obniża koszt eksploatacji elewacji. Normy PN-EN 1993, czyli Eurokod 3, dopuszczają takie elementy pod warunkiem zachowania minimalnego promienia gięcia i właściwego gatunku stali.

Prototypowanie to domena krótkich serii, gdzie liczy się czas. Cięcie blachy stalowej laserem pozwala w 24 godziny dostarczyć pięć wariantów geometrycznych tego samego wspornika, a inżynier wybiera najlepszy do dalszych testów. Przy pięcioegzemplarzowych seriach prototypowych koszt pojedynczego detalu bywa nawet trzykrotnie wyższy niż przy serii 500 sztuk, lecz i tak pozostaje konkurencyjny wobec tłoczenia na prasie.

Sztuka użytkowa i elektronika to mniejsze, lecz wymagające segmenty. W elektronice laser tnie obudowy z blachy stalowej 0,8 mm z otworami wentylacyjnymi o średnicy 2 mm rozmieszczonymi co 5 mm. W sztuce użytkowej powstają ażurowe panele z aluminium PA11, które po anodowaniu zachowują wzór z dokładnością do 0,05 mm. Hobbyści z kolei coraz częściej zlecają pojedyncze elementy mebli lub dekoracji, co jeszcze dekadę temu było nieopłacalne.

Mini case study: 500 detali w 7 dni

Zlecenie obejmowało 500 wsporników ze stali nierdzewnej 1.4301 o grubości 4 mm, każdy z sześcioma otworami i grawerowanym numerem seryjnym. Optymalizacja nestingu zmniejszyła zużycie materiału o 18% w porównaniu z ręcznym rozłożeniem arkusza. Czas samego cięcia wyniósł 38 godzin roboczych, a cały proces, łącznie z gratowaniem i kontrolą wymiarową, zamknął się w 6,5 dnia. Klient otrzymał komplet detali dzień przed terminem, a koszt jednostkowy ustabilizował się na poziomie o 22% niższym niż wskazywała jego pierwotna kalkulacja oparta na obróbce konwencjonalnej.

Cennik i wycena wycinania laserowego blachy

Cena wycinania laserowego blachy zależy od czterech głównych zmiennych: gatunku i grubości materiału, długości linii cięcia w projekcie, wielkości zamówienia oraz terminu realizacji. Grubość wpływa na czas przebiegu wiązki przez materiał, a każdy milimetr powyżej 6 mm obniża prędkość o około 30%. Długość linii cięcia liczona jest w metrach bieżących, nie w metrach kwadratowych arkusza, bo to właśnie nią określa się realny czas pracy lasera.

Porównanie metod pokazuje, dlaczego klient wybiera akurat laser. Plazma wypada taniej przy grubych arkuszach stali węglowej, ale daje szerszą szczelinę i większą HAZ. Waterjet jest precyzyjny i nie wprowadza ciepła, lecz wolniejszy i droższy od 6 mm wzwyż. Gilotyna sprawdza się przy prostych prostokątach i dużych seriach, lecz nie wytnie łuków ani drobnych otworów. Poniższa tabela porównuje cztery metody dla arkusza stali S235JR 5 mm o powierzchni 1 m²:

Przed wysłaniem pliku DXF sprawdź, czy warstwy mają nazwy wg konwencji CUT i ENGRAVE, skala jest ustawiona na 1:1, a grubość linii wynosi 0,01 mm. Poprawnie przygotowany plik skraca czas wyceny z 2 godzin do 15 minut.

Sprawdzony kalkulator wycinania laserowego online pozwala w kilka sekund oszacować koszt na podstawie trzech pól: materiału, grubości oraz metrażu arkusza. Narzędzie uwzględnia aktualny kurs walut przy stali nierdzewnej importowanej, a także marżę materiałową zależną od dostępności w magazynach krajowych. Klienci zlecający serie powyżej 100 sztuk otrzymują dodatkowy rabat ilościowy rzędu 8-15%.

Checklista przed złożeniem zamówienia

• Plik w formacie DXF, w wersji co najmniej AutoCAD 2013.
• Skala 1:1, jednostki milimetry.
• Warstwy nazwane funkcjonalnie, np. CIĘCIE, GIĘCIE, GRAVEROWANIE.
• Zamknięte kontury bez samoprzecięć.
• Tolerancja wymiarowa określona w dokumentacji technicznej.
• Ilość sztuk jasno podana, najlepiej w tytule rysunku.

Najczęstszy błąd w plikach DXF to niezamknięte kontury. Laser podąża ścieżką i natrafia na przerwę, co skutkuje niedokończonym cięciem i koniecznością powtórzenia arkusza. Przed wysłaniem użyj komendy BOUNDARY w programie CAD, by automatycznie wykryć luki.

Eksperci o wycinaniu laserowym blachy doświadczenie i realizacje

Specjalista z 12-letnim stażem w obsłudze laserów fiber nadzoruje jednocześnie do sześciu maszyn pracujących w systemie 24/7. W tym czasie jego zespół zrealizował ponad 40 000 zleceń, od prototypów studenckich po komponenty do wagonów kolejowych. Każdy z operatorów przechodzi wewnętrzne szkolenie z zakresu parametrów procesowych oraz normy PN-EN ISO 9013, która klasyfikuje jakość cięcia termicznego w czterech klasach od I do IV.

Realizacje obejmują między innymi 12 000 wsporników hamulcowych dla producenta pojazdów szynowych, 800 paneli elewacyjnych ze stali corten dla biurowca klasy A oraz 2 500 obudów rozdzielnic elektrycznych z blachy stalowej 2 mm. Każdy z tych projektów wymagał innego podejścia: w pierwszym liczyła się powtarzalność, w drugim estetyka krawędzi, w trzecim precyzja otworów pod śruby M5. Zdjęcia z hali produkcyjnej pokazują arkusze ułożone na stole roboczym, zespół kontrolujący wymiary suwmiarką cyfrową oraz operatora monitorującego przebieg wiązki na ekranie CNC.

Norma PN-EN ISO 9013 definiuje cztery klasy jakości cięcia termicznego: klasa I to najwyższa precyzja z tolerancją ±0,1 mm, klasa IV to cięcie zgrubne z tolerancją ±0,8 mm. Większość zleceń komercyjnych mieści się w klasie II (±0,25 mm), która balansuje jakość z kosztem.

Park maszyn składa się z trzech laserów fiber o mocy od 3 kW do 6 kW oraz jednego lasera CO2 4 kW do materiałów niemetalowych. Łączna powierzchnia robocza stołów to 9 m × 3 m, co pozwala ciąć arkusze o wymiarach do 3000 × 1500 mm bez konieczności ich przestawiania. Automatyczny podajnik arkuszy skraca czas przezbrajania między zleceniami z 12 minut do 90 sekund, a system odciągu oparów chroni zdrowie operatorów i utrzymuje czystość optyki.

Za każdym precyzyjnym cięciem stoi konkretna decyzja inżynierska: wybór gazu, ciśnienia, dyszy i prędkości. Te zmienne ustawia się na podstawie gatunku materiału, jego grubości oraz wymagań dotyczących klasy jakości. Gdy zlecenie trafia na produkcję, operator sprawdza próbne cięcie, mierzy kąt prostopadłości krawędzi i dopiero wtedy uruchamia pełny arkusz. Taki proces minimalizuje odpad i gwarantuje, że każdy detal spełnia specyfikację techniczną.

Skorzystaj z kalkulatora online, by w mniej niż minutę otrzymać wstępną wycenę wycinania laserowego blachy na podstawie materiału, grubości i metrażu. Plik DXF wgraj bezpośrednio w formularzu, a automatyczny nesting pokaże zużycie arkusza jeszcze przed złożeniem zamówienia.
